1. 產品概述

QT系列電動執行器用于控制0° -270°旋轉的閥門及其他同類產品，如蝶閥、球閥、 風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電 站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/交流電源為驅動電源，以開 關量信號或模擬量信號（4-20mA、1-10VDC、1-5VDC）為控制信號，可使閥門運動到 所需位置，實現其自動化控制。

2. 性能特點

2.1殼體

殼體為硬質鋁合金，經陽極氧化處理和聚醋粉末涂層，耐腐蝕性強，防護等級為IP67。 2.2電機

電機為全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱 保護開關，可防止電動執行器堵轉電機過熱時損壞電機。

2.3手動機構

手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操 作。通電時，離合器自動復位。（注：在電機不通電的情況下，電動執行器將保持***手動 狀態）。

2.4指示器

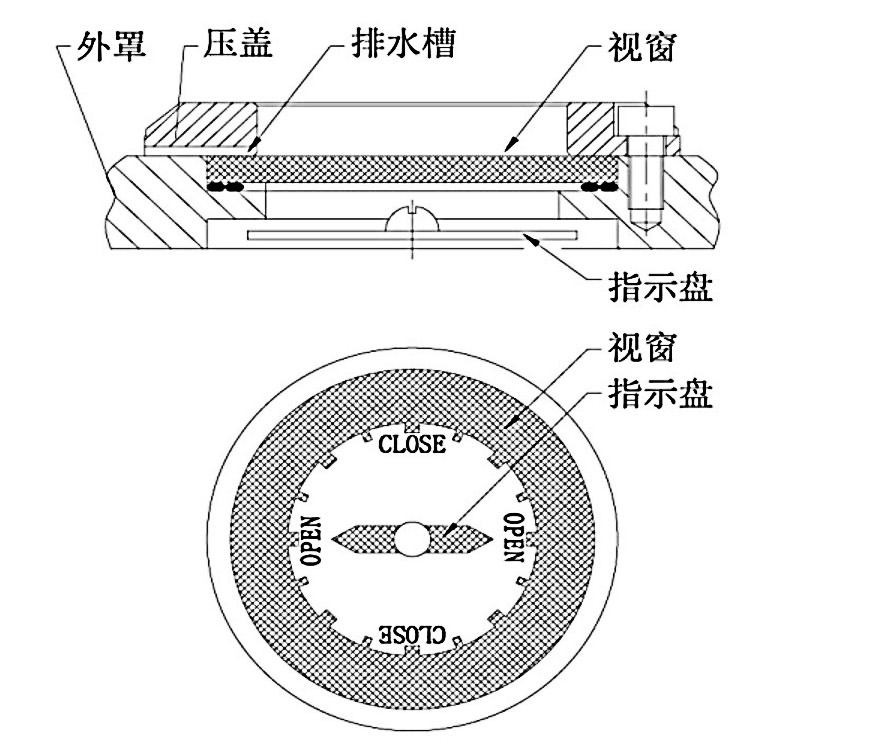

指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用鋼化玻璃具有安全性、高強度、 良好的熱穩定性等特點。

2.5干燥器

加熱除濕器用來防止由于環境溫度變化導致執行器內部水分凝結，保持內部電氣原件的 干燥。

2.6限位開關

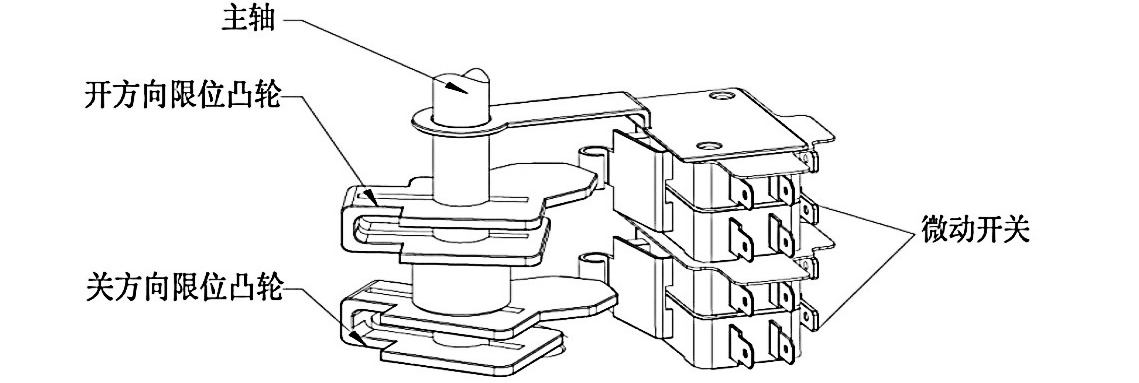

機械，電子雙重限位。機械限位螺絲可根據閥門實際開關角度進行調整，安全可靠；電 子限位開關有凸輪機構控制，調整凸輪能精確并方便的設定電控閥門的開關位置。

2.7扭矩開關

扭矩開關可提供過載保護，在閥門卡住時自動斷開電機電源，并輸出過扭矩報警指示， 能有效的保護閥門和電動執行器不受損壞。（岀廠前已設定好，請用戶不要隨意調整） 2.8自鎖

精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高、噪音低、壽命長、穩定可靠，有自 鎖功能，防止慣性傳動和逆向傳動。

2.9螺紋緊固件

所有部件固定螺絲均采用不銹鋼材質。

2.10安裝

底部安裝驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安 裝。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加 功能的要求。

2.12智能模塊

智能模塊釆用集成度高，功耗低的單片機與模擬電路混合的控制板，更采用全金屬外掛 式安裝，使執行器電機熱源與控制模塊有效隔離，很大程度地提高了控制模塊的穩定性。

2.13閥位數字顯示

執行器在打開或關閉過程中，閥位的變化在控制模塊顯示屏上以數字方式實時顯示。

2.14相序自動調整

智能調節型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。

3. 主要技術參數及規格

3.1 QT系列電動執行器技術參數

3.2 QT系列電動執行器標準規格

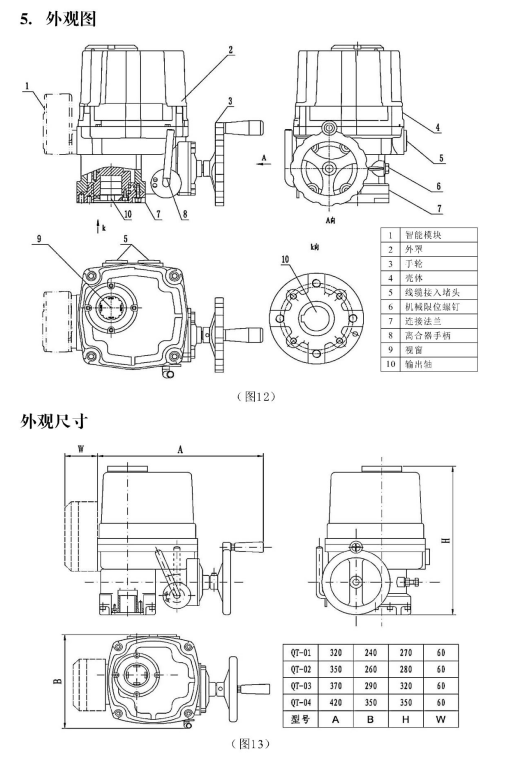

4.結構

電動執行器主要由以下幾部分組成：

① 殼體部分：包括外殼與底座部分；

② 驅動部分：以高性能全封閉鼠籠式電機為動力源;

③ 傳動機構：雙蝸輪與離合器部分；

④ 比例控制部分：與機械部分分離，提高可靠性；

⑤ 扭矩開關與限位開關部分；

⑥ 開度檢測與反饋部分。

8.執行器安裝

8.1安裝現場

8.1.1室內安裝注意事項

▲安裝在有爆炸性氣體的地方，需要訂購防爆型執行器；

▲安裝在潮濕環境及戶外請提前說明；

▲請預留接線，手動操作維修用空間；

8.1.2潮濕環境及室外安裝注意事項

▲為了避開雨水、陽光直射等問題，需要安裝保護罩；

▲在開蓋接線調試好后，及時蓋好并做好電氣接口的防水措施；

▲加熱除濕器保持供電；

8.1.3環境溫度

▲環境溫度在-20°C~+70°C范圍內；

▲環境溫度底于-20C時請提前說明，執行器內潤滑油應采用耐低溫潤滑油； 8.1.4流體溫度調節

與閥門配套使用時，流體的熱量會傳到機體上，機體溫度會升高，流體處于高 溫狀態時，與閥門連接的支架要特別定制；

▲標準支架：流體溫度+651 一下的支架或免支架；

▲中溫支架：流體溫度+100°C以上，+180°C以下的支架；

▲高溫支架：流體溫度+180°C以上的支架；

8.2與閥門的連接

8.2.1執行器底部法蘭安裝孔尺寸符合ISO5211標準。如閥門安裝尺寸與其不符， 則另行設計支架或轉接法蘭即可。

8.2.2執行器與閥門通過其主軸上可拆卸驅動軸套連接，驅動軸套岀廠前為實心，可 將軸套取下根據閥門閥桿尺寸自行加工。

注：用戶可根據驅動軸套功要求另行設計加工，其孔形狀可設計為圓軸、方軸 或其他形式的成形軸輸岀。（加工必須保證孔與外圓同心）

8.2.3安裝前必須注意執行器的開、關方向應與閥門的開、關方向對應。
8.2.4將電動執行器和閥門都轉動到關閉位置，用連接軸和固定螺絲將閥門與電動 執行器連接固定。

8.2.5手動轉動閥門到全開位置和全關位置，確認無偏心、無歪斜、運動平穩，注 意不要超出執行器行程。

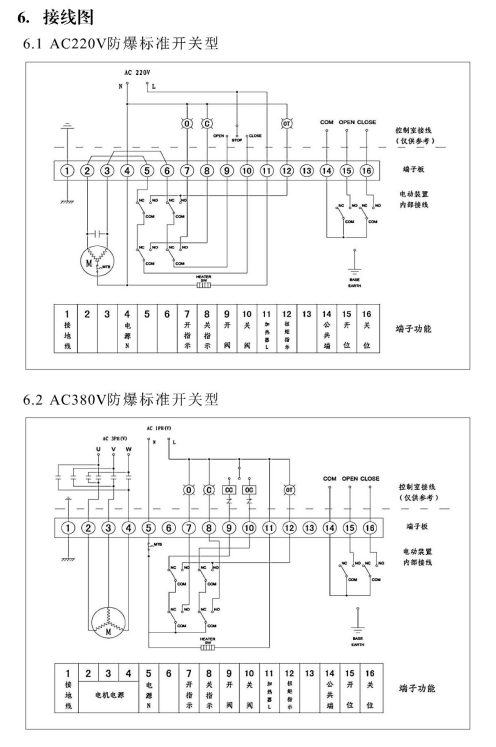

8.3電源配線

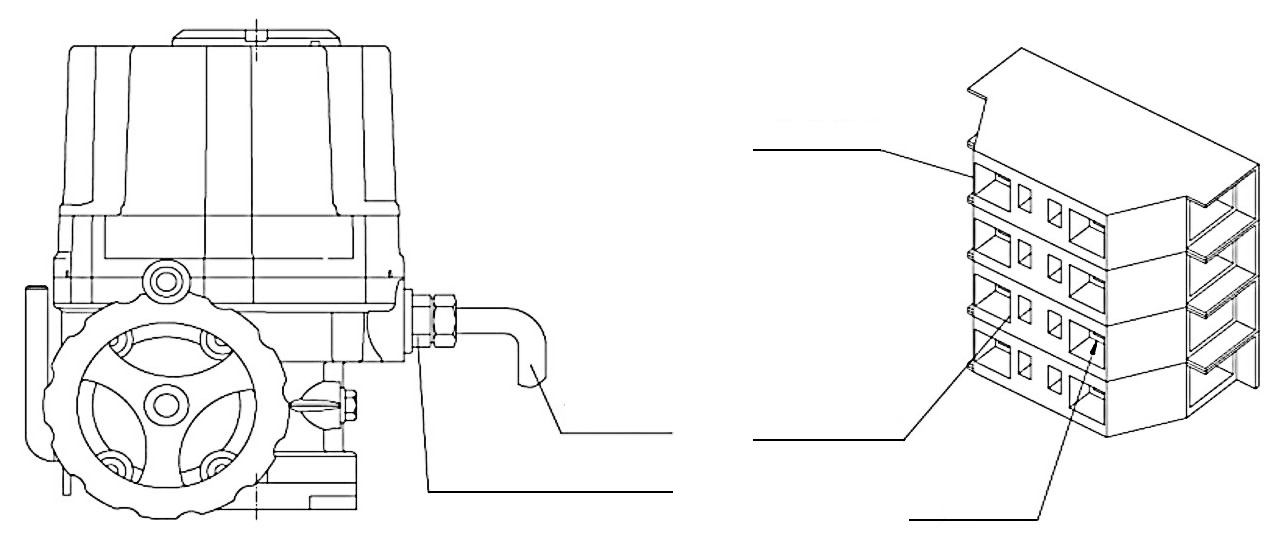

8.3.1卸下塑料接線頭，將外部電纜穿過接線頭接入。
8-3.2如果電纜接頭與執行器電氣接線孔不符合，需要另加螺紋轉換的接頭。
8.3.3使用電線管時，要做好防水措施。
8.3.4拆開機殼外罩，用螺絲到按下接線端子的小孔內金屬彈片，同時將導線插入 側面插線孔，松開螺絲刀即可。

9.調試說明

9.1機械限位調整

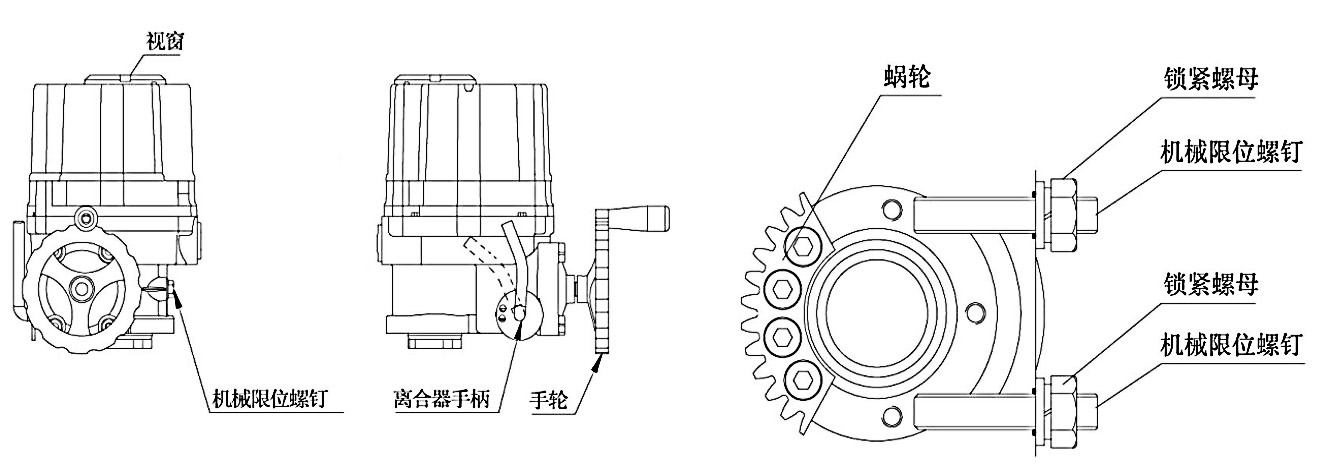

松開機械限位螺栓上的防松螺母，將機械限位螺栓退出一段距離，邊轉動手輪 邊向左扳動一下離合器手柄，使離合器切換到手動狀態。然后手動使執行器運動到 全關位置，旋進關位限位螺栓，當其碰到里面的扇形齒輪后再旋出兩圈，最后鎖緊防 松螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。

9.2行程限位調整

手動使閥門關到位，松開關方向限位凸輪，將其調整到恰好壓下關限位開關的 位置，再將限位凸輪固緊。這樣就設定好了執行器全關時電氣限位的位置。全開時的電氣限位同樣設定。


9.3電位器調整

電位器在執行器中作為電阻信號輸出，有三個接線端，其中②腳接電位器的滑 臂。①腳接執行器開動作時與滑臂之間的電阻不斷減小一端，③腳則接執行器關閉 動作時與滑臂之間的電阻不斷減小一端（注意：電位器不應出現阻值過零或跳變現 象）。用手輪轉動閥門到全開位置，以開到限位開關動作為準，用萬用表測量，轉動 電位器傳動齒輪，將接線端上②腳①腳間電阻調整到50歐姆左右。

9.4扭矩保護調整

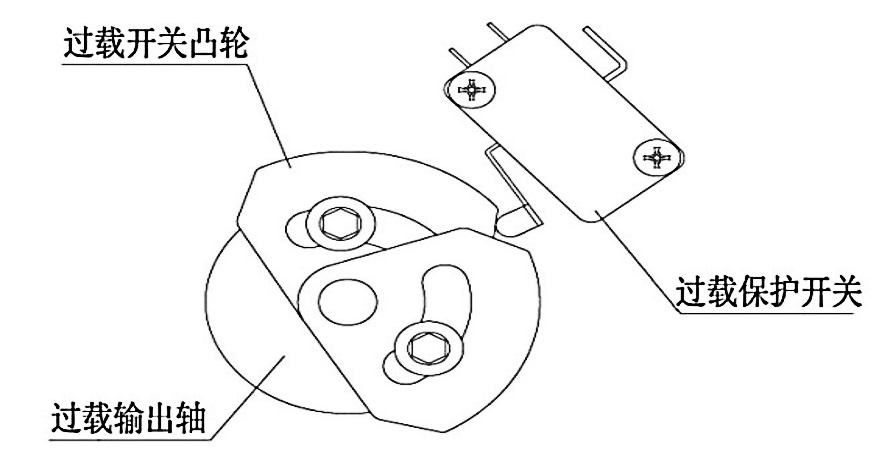

閥門在正常工作壓力條件下，調整開關撞板使之與相對應扭矩開關滾輪剛好接 近的位置。當開啟或關閉閥門所需扭矩大于執行器額定扭矩時，扭矩軸會順時針或 逆時針旋轉一定角度，這時扭矩撞板便會頂到扭矩開關上，從而停止電機工作。

（注：扭矩保護裝置出廠已調好，原則上是不需要調整的；如需調整，閥門需要在 正常工作壓力條件下進行調整。）

9.5指示器調整

先將閥門關到位，旋松指示盤上的固定螺絲，旋轉指示盤使指針指

向關閉的位置然后再擰緊固定螺絲。（注：指示盤出廠已調好）

17. 安裝、拆卸及注意事項

17.1本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀 態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；

17.2安裝時應保證維修檢查人員拆卸各部件所需的空間；

17.3與閥門連接的螺栓不得低于8.8級；

17.4當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；

17.5安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防 銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；

17.6視窗不得與硬物碰撞；

17.7本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；

17.8閥門不經常使用時，應定期檢查保養并操作運行，建議每月運行至少一次，運行時間不超過 10分鐘。

18. 訂貨須知

18.1請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定 提供。

18.2環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。

18.3請寫明連接尺寸標準，閥桿直徑及伸岀長度，若連接尺寸與本說明書不符，可與本公司協商 解決。

18.4手輪順時針旋轉為關閥，如與此相反必須說明。

18.5所需規格一般由用戶選擇，若有困難本公司可為用戶選型。
