1、概述

         多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
         本系列閥門電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
         本產品的性能指標達到JB/T8528-1997《普通型閥門電動裝置技術條件》的規定，隔爆型的性能符合GB3836.1-2000《爆炸性環境用電氣設備通用要求》，GB3836.2-2000《爆炸性環境用電氣設備隔爆電氣設備"d"》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定 ；按控制方式又可分為常規戶外型，智能開關型，智能調節型，智能隔爆開關型，智能隔爆調節型。

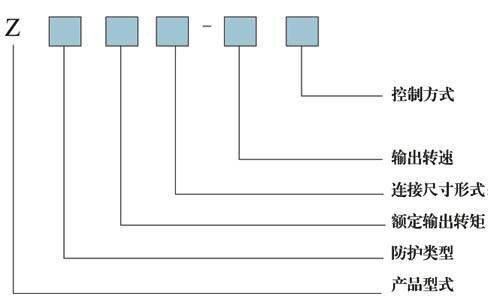

2、型號表示方法

控制方式：ZN表示非侵入式智能開關型；ZNT表示非侵入式智能調節型；FW表示帶4-20mA閥位輸出；無字母表示普通型
輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
連接尺寸形式：T為推力型，I為電站型，無字母為常規轉矩型
額定輸出轉矩：阿拉伯數字表示，單位10N·m
防護類型：B表示隔爆型；W表示戶外型
產品型式：表示多回轉閥門電動裝置。

1)ZW10-18表示常規戶外型多回轉閥門電動裝置,輸出轉矩10X10N.m=100N.m,輸出轉速18r/min
2)ZB60-24表示隔爆型多回轉閥門電動裝置,輸出轉矩60X10N.m=600N.m,輸出轉速24r/min
3)ZW120-24/ZNT表示非侵入式智能調節型多回轉閥門電動裝置,輸出轉矩120X10N.m=1200N.m,輸出轉速24r/min

3、工作環境和主要技術參數

3.1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V，單相220V（50Hz、60Hz）
3.2 環境溫度： -20~+60℃
3.3 相對濕度：≤95%（25℃時）
3.4 戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.5 隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境
為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
3.6 防護等級：IP65-IP67
3.7 工作制：本裝置為短時工作制，額定連續運行時間為10分鐘(特殊訂貨30分鐘) 。
3.8 多回轉電動裝置技術參數

注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60(r/min)
注2：當產品提供四層計數器時，***轉圈數為表1轉圈數×10

3.9 電機技術參數

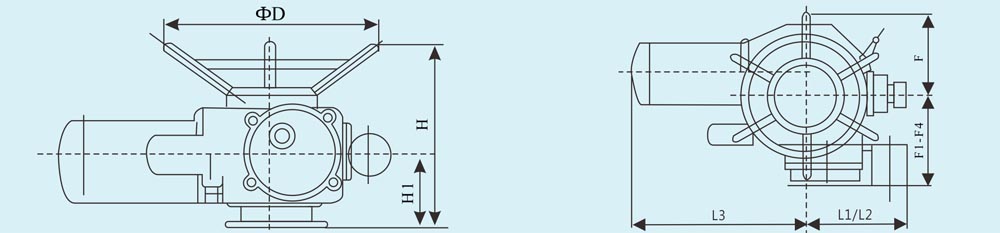

4、外形及連接尺寸

注1：L1為戶外型/隔爆型
L2為智能型/智能隔爆型
注2：F1為戶外型 F2為隔爆型
F3為智能型
F4為智能隔爆型

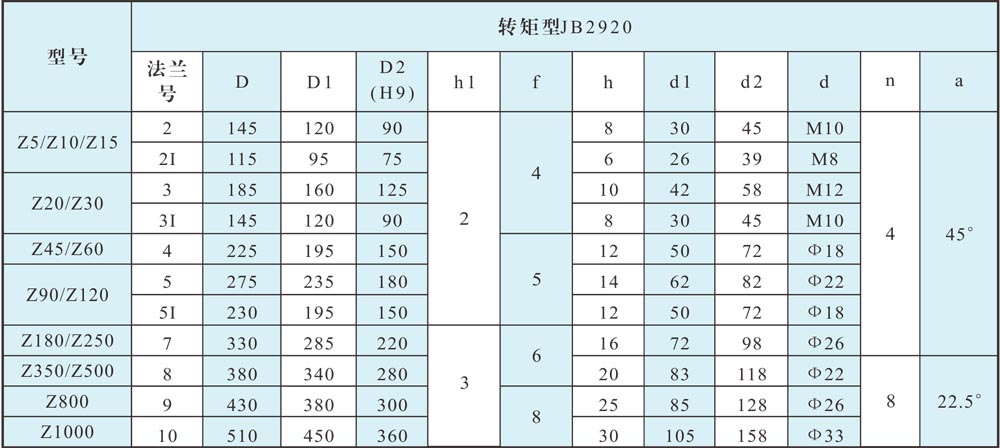

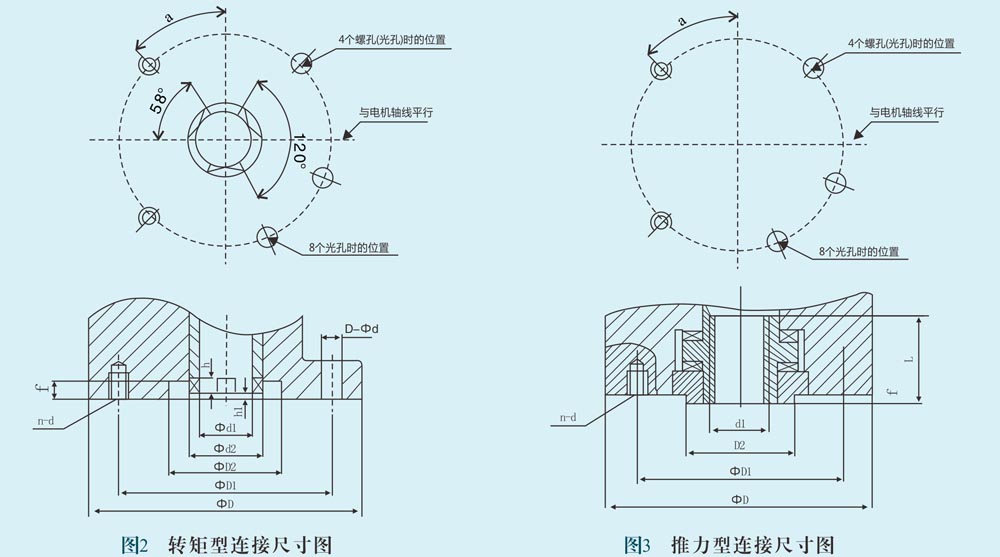

4.2 轉矩型的連接尺寸

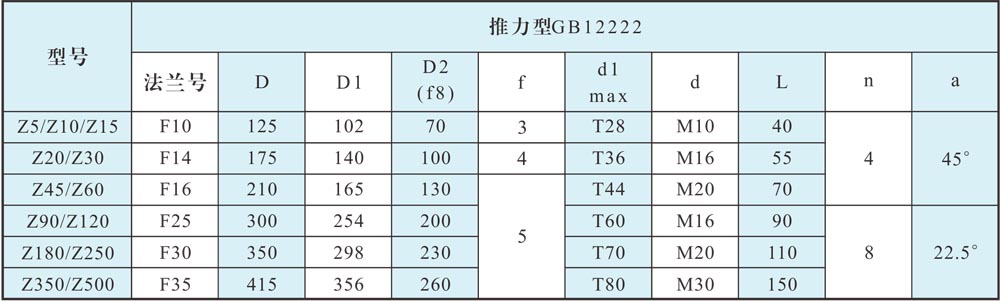

4.3 推力型的連接尺寸

5、結構

Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手電動切換機構、手輪及電氣部分組成。其傳動原理如圖4所示。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和YBDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！

5.1電動機：戶外型采用YDF型，隔爆型采用YBDF型閥門專用三相異步電動機。5.2減速機構：由一對直齒輪和蝸輪副兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。5.3力矩控制機構：結構見圖5。當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐，曲拐直接（或通過撞塊）帶動支架產生角位移。當輸出軸上的轉矩增大到整定轉矩時，則支架產生的位移量使微動開關動作，從而切斷電機電源，電動機停轉。以此實現對電動裝置輸出轉矩的控制，達到保護電動閥門的目的。

6. 安裝、拆卸及注意事項

6.1 本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；
6.2 安裝時應保證維修檢查人員拆卸各部件所需的空間；
6.3 安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；
6.4 與閥門連接的螺栓不得低于8.8級；
6.5 當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；
6.6 當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；
6.7 安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
6.8 視窗不得與硬物碰撞；
6.9 本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；
6.10 閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。

7. 訂貨須知

7.1 請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
7.2 環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
7.3 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
7.4 手輪順時針旋轉為關閥，如與此相反必須說明。
7.5 推力型的閥桿螺母螺紋一般由用戶加工，本公司只加工一預制孔。若需本公司加工，請?zhí)峁┞菁y的尺寸。
7.6 本公司還可按用戶要求，提供其他轉速的電動裝置。
