Q系列部分回轉閥門電動裝置

1. 概述

部分回轉閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，Q型電裝適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
本系列閥門電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
本產品的性能指標達到JB/T8528-1997《普通型閥門電動裝置技術條件》的規定，隔爆型的性能符合GB3836.1-2000《爆炸性環境用電氣設備通用要求》，GB3836.2-2000《爆炸性環境用電氣設備 隔爆電氣設備"d"》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定 ；按控制方式又可分為常規戶外型，智能開關型，智能調節型，智能隔爆開關型，智能隔爆調節型。

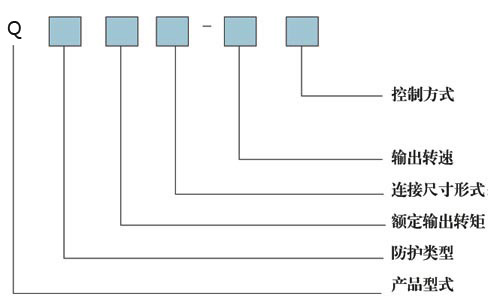

2. 型號表示方法

控制方式：FZ表示非侵入式智能開關型，FT表示非侵入式智能調節型FW表示帶4-20mA閥位輸出；無字母表示普通型
輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
額定輸出轉矩：阿拉伯數字表示，單位10N·m
防護類型：B表示隔爆型；W表示戶外型
產品型式：表示部分回轉閥門電動裝置。

型號示例：
1) QW10-1 表示常規戶外型部分回轉閥門電動裝置，輸出轉矩10×10N.m=100N.m，輸出轉速1 r/min。
2) QB200-0.5表示隔爆型部分回轉閥門電動裝置，輸出轉矩200×10N.m=2000N.m，輸出轉速0.5 r/min。
3) QW500-0.5FZ表示非侵入式智能型部分回轉閥門電動裝置，輸出轉矩500×10N.m=5000N.m，輸出轉速0.5 r/min。

3. 工作環境和主要技術參數

3.1 電源：常規，三相380V（50Hz）特殊，三相660V、415V，單相220V（50Hz、60Hz）
3.2 環境溫度： -20~+60℃
3.3 相對濕度：≤95%（25℃時）
3.4 戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.5 隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
3.6 防護等級：IP65-IP67
3.7 工作制：本裝置為短時工作制，額定連續運行時間為10分鐘(特殊訂貨30分鐘) 。
3.8 部分回轉電動裝置技術參數

注：粗線框內為常規供貨
3.9電機技術參數

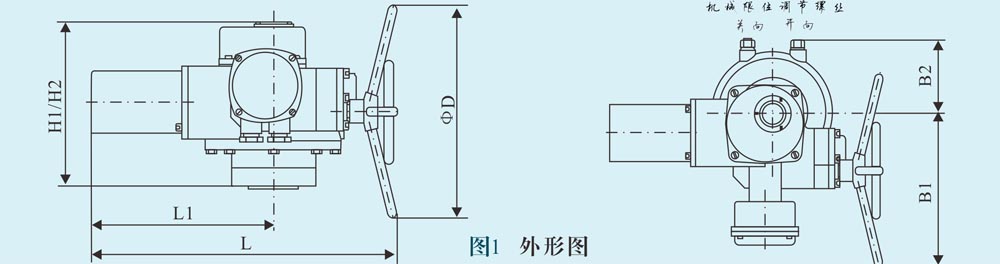

4. 外形及連接尺寸

注： QB為隔爆型
H1為常規戶外型、隔爆型
H2為智能型、智能隔爆型

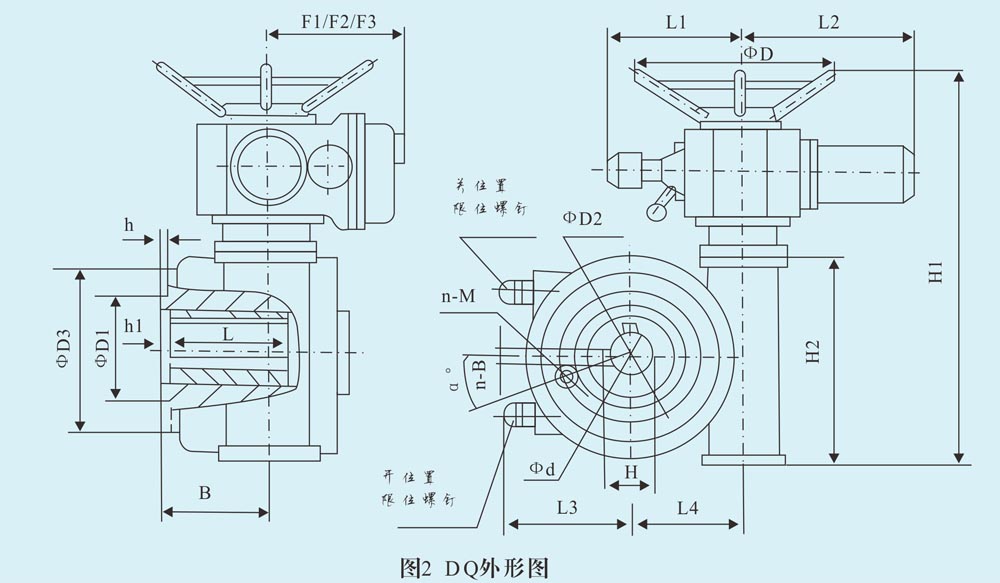

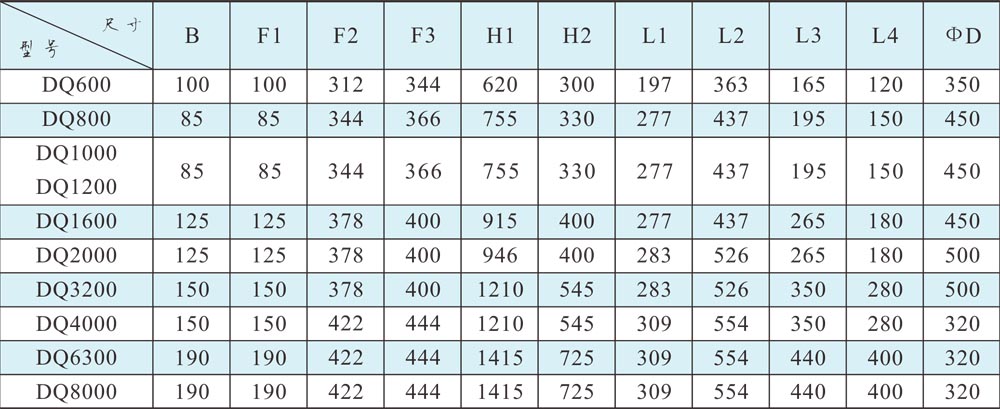

4.2 DQ、DQW、DQB的外形尺寸

注：F1為戶外形，F2為隔爆型，F3為智能型

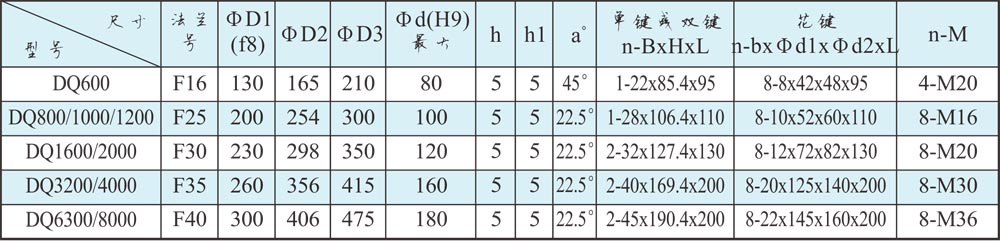

4.3 DQ、DQW、DQB的外形尺寸

注：法蘭號為GB12223-89 標準中的法蘭號

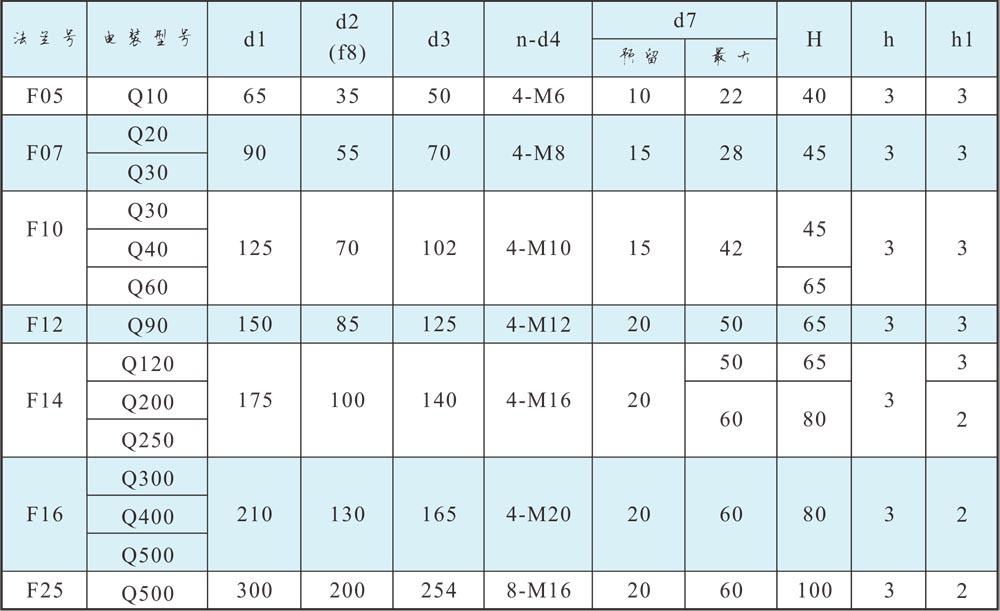

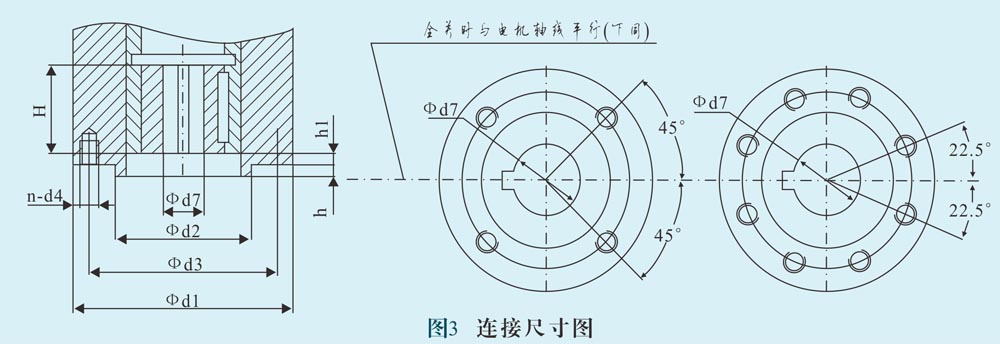

4.4連接型式和尺寸

5. 結構

Q型電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。傳動原理見圖4。

5.1電動機：戶外型采用YDF型，隔爆型采用YBDF型閥門專用異步電動機
5.2減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。

5.3力矩控制機構：結構見圖5。當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，由蝸桿上的齒條帶動齒軸轉動，當輸出力矩增大到整定轉矩時，則緊固在齒軸上的凸輪使微動開關動作，從而切斷電動機電源，電動機停轉，以此實現對電動裝置輸出轉矩的控制，達到保護閥門的目的。

5.4行程控制機構：結構見圖6。凸輪軸與輸出盤同步轉動，當凸輪軸轉至預先設定的行程位置時，緊固在凸輪軸上的凸輪使微動開關動作，切斷電動機電源，從而實現對電動裝置行程的控制。
5.5開度指示機構：結構見圖6。開度指示盤固定于行程開關上，凸輪軸轉動使指針同時轉動，以指示閥門的開關量，同時，凸輪軸上的開度齒輪通過中間齒輪帶動電位器齒輪，電位器軸轉動，供遠傳開度指示用。
5.6手電動切換：全自動切換，需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。

6. 安裝、拆卸及注意事項

6.1本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；
6.2安裝時應保證維修檢查人員拆卸各部件所需的空間；
6.3與閥門連接的螺栓不得低于8.8級；
6.4當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；

6.5安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
6.6視窗不得與硬物碰撞；
6.7本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；
6.8閥門不經常使用時，應定期檢查保養并操作運行，建議每月運行至少一次，運行時間不超過10分鐘。

7. 訂貨須知

7.1 請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按本公司規定提供。
7.2 環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
7.3 請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與本公司協商解決。
7.4 手輪順時針旋轉為關閥，如與此相反必須說明。
7.5 所需規格一般由用戶選擇，若有困難本公司可為用戶選型
